Ürün ayrıntıları:
|
| Malzeme kalınlığı: | 0.3-0.6mm | Şekillendirme hızı: | 15 m / dak |
|---|---|---|---|
| Ana motor gücü: | 7.5kW | Şekillendirme istasyonları: | 20 istasyon |
| Hidrolik güç: | 4Kw | Makara malzemesi: | 45 #forge çelik, krom kaplı |
| Tahrik sistemi: | Tek zincir | ||
| Vurgulamak: | Corrugated Sheet Roll Forming Machine,standing seam roll former |
||
Galvanizli Sac için PLC Kontrol Çatı Ridge Cap Rulo Şekillendirme Makinesi
Uygulama
Çatı sırtı kapağı, sırt kapağı, sırt kiremit; sırt vadisi; sırtın yanıp sönmesi; vadi yanıp sönüyor; üst şapka kap, üst sırt kap
Makinenin avantajı
1. Uygun Fiyat
2. Yüksek Kalite
3. 12 Ay Garanti
4. Fazla 10 Yıllık Tecrübe
5. Dayanıklı
6. Güvenilir
Ridge Cap Teknik Parametre
Eşya yok. |
Açıklama |
Sunulan şartname |
1.0 | Rulo şekillendirme makinesi |
|
1.1 | Haddeleme hızı | 10-15m / dak (kesme süresi dahil değildir) |
1.2 | Haddeleme kalınlığı | 0.3 -0. 6mm |
1.3 | Hammadde | Galvanizli çelik sac |
1.4 | boyut | 3500 x 1600 x 1500 (mm) |
1.5 | Etkili genişlik | 60mm |
1.6 | Makara istasyonları | 13 istasyon Kabartma için bir aşama
|
1.7 | Makara malzemesi | Kromla kaplanmış 45 # dövme çelik |
1.8 | Şaft çapı | Mm70mm, malzeme 45 # forge çelik |
1.9 | transmisyon | Zincir 1 inç |
1.10 | Zincir malzemesi | Frekans söndürme ile 45 # dövme çelik, 12A |
1.11 | Kesme malzemesi | Söndürme HRC58-62 ° ile Cr12Mov |
1.12 | Hata payı | 6m + - 1,5 mm |
1.13 | çerçeve | H tipi çelik |
Ridge Cap Ana Bileşenleri
SN |
Ekipman adı |
miktar |
| 1. | 3T manuel un-coiler | 1 set |
| 2. | Besleme ve tesviye cihazı | 1 set |

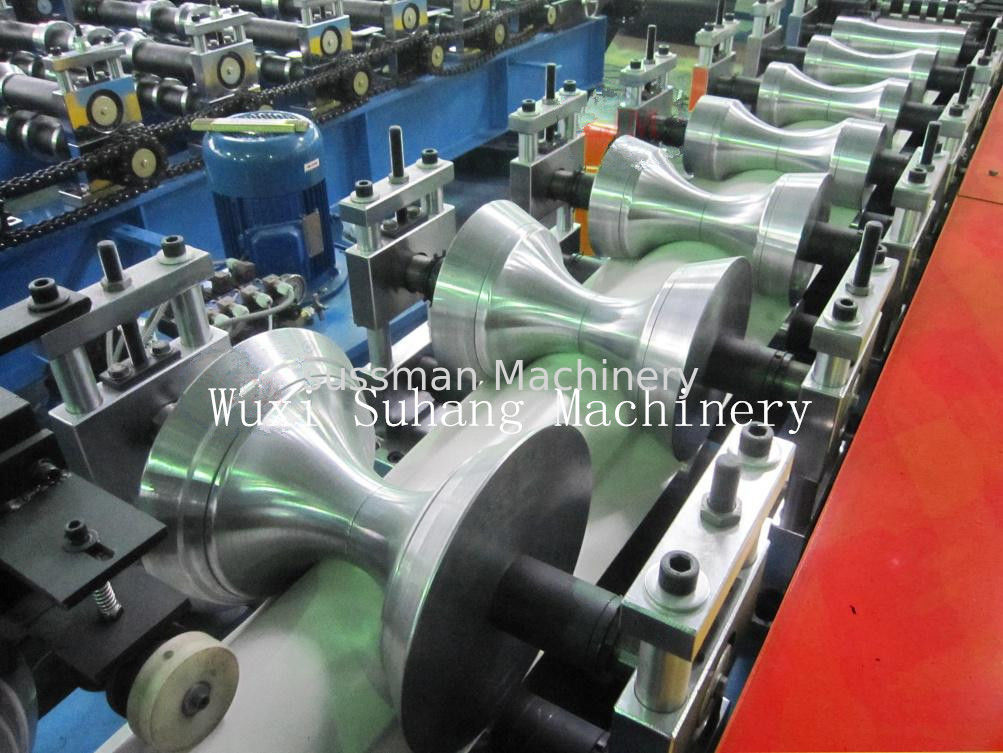

| 3. | Ana rulo şekillendirme makinesi Tek zincirli tahrikli 13 istasyon | 1 set |
| 4. | Hidrolik istasyonu | 1 set |
| 5. | Kontrol sistemi (kontrol kutusu dahil) | 1 set |
| 6. | Out tabloları | 2 takım |
| 7. | Yedek parçalar | 1 paket |
Ridge Kapının Çalışma Akışı
A.Passive Decoiler ............................................... ............ Malzemeyi yüklemek ve açmak için
(Ayrıca ağır malzeme tutmak için elektrikli çözücü ve hidrolik çözücü var.)
B.Servo Besleme Aplikatörü ............................................ malzemeyi doğru beslemek
C. Hidrolik / Pres Delme ........................................... gereksinimleri olarak yumruk
D.Roll Şekillendirme Ünitesi ............................................. ............ Formu ihtiyaca göre rulolamak
E. Hidrolik Kesme .............................................. ........... Yaprakları istenilen uzunlukta kesmek için
(Ayrıca kesintisiz hidrolik kesme sistemine sahibiz.)
F. Çıkış Tablosu .............................................. .................. Bitmiş ürünleri destekleyin
Çözücü ---- Besleme ve Tesviye --- Rulo şekillendirme --- Kesme --- Tabloları çalıştırma
Ridge Kapının Profilleri
