0.8-1.2mm C63 C75 C100 C150 Hafif Çaplı Çelik Çerçeve Makinesi

0.8-1.2mm C63 C75 C100 C150 Hafif Ölçülü Çelik Çerçeve Makinesi

Ana Özellikler

Ekipman Açıklaması


Ana Özellikler:
Boyut 100*41mm
Kalınlık 0.8-1.2mm (G300-G550 Galvanizli bobinler ve Aluzinc)
Besleme genişliği 193mm
Standart Üretim hızı 300-700m/sa
Maksimum üretim hızı 25m/dak
Ana motor 7.5kw servo motor
Güç kaynağı 380V 50Hz 3 faz veya isteğinize göre
Hidrolik istasyon 7.5kw
Hidrolik tank kapasitesi: 100L
Hidrolik soğutma: Fan soğutma
Hidrolik basınç: bilgisayar ayarlı
Çerçeve ve zımba kalıpları: Vida deliği, pah, yuva deliği, flanş kesimi, boru deliği, süspansiyon, kesme
Tolerans: +- 0.5mm
Mürekkep püskürtmeli yazıcı: EC-JET
Makine boyutu: 5000*1000*1500mm
Ağırlık: 3000kg
Renk: isteğinize göre
Bobin açıcı: 3 ton taşıma kapasiteli, otomatik bobin açıcı

VERTEX BD tasarım yazılımı
1. Duvar, zemin ve çatı yapısı otomatik olarak üretilir, tasarım süresinden tasarruf sağlar.
2. Otomatik 3D kalıplama, %100 doğruluk sağlar.
3. Analiz proje fonksiyonu ile yazılım taşıma kapasitesini hesaplayabilir.
4. Çerçeve çalışması 3D haritası ve 3D dekorasyon görünümü oluşturun.
5. Tüm bina çerçevesi bağımsız birim çizimine çözülebilir.
6. Gerekli çelik, plakalar, ısı yalıtım malzemesi, kapılar ve pencereler, vidalar ve
diğer eşleşen malzemeler dahil olmak üzere malzeme listesini hesaplayın.
7. İşaretli iş parçası dahil olmak üzere işlenmiş verileri oluşturun, ekipmanla eşleştirin.
8. Yazılım bakımı ve eğitim ücreti.
9. Bakım ve destek ücreti USD 2200.00/Yıl'dır. Yazılım güncellemeleri ve isteğe bağlıdır.

Ekipman açıklaması
1). Otomatik dikey tek kafalı bobin açıcı: 1 set
a. El sıkma tasarımı kullanılarak, Bobin ID:460mm-520mm, bobin OD:1400mm, Yükleme:3000kg
b. Frekans dönüşümlü otomatik bobin açma
c. Güç:2.2KW

2). Çerçeve: Çelik levha kaynak kullanılarak, uzun süreli deformasyon olmadan kullanımını sağlamak için genel tavlama ile gerilim giderme; ve
Boyutsal doğruluğu sağlamak için CNC işleme merkezi işleme.

3). Kemer: Ana kemer kutu yapısıdır, kutu CNC işleme merkezi işleme, yardımcı kemer bağımsız yapıdır.

4). Haddeleme kalıbı: Cr12mov kalıp çeliği, vakumla sertleştirilmiş HRC60-62 °'den sonra deliği ve yüzün sonunu rafine etmek için, CNC torna
rulo yüzeyini bitirme.

5). Ana eksen: 40Cr takım çeliği için malzeme, su verme ve temperleme ısıl işlemi, dış taşlama bitirme

6). Tahrik sistemi: Servo motor ve redüktör bağlantısı, tekerlekler arasında hassas sert dişli yağ daldırma işlemi, uzun süre aşınma olmadan kullanılmasını sağlamak için.

7). Hidrolik sistem
a. Enerji depolama yapısı, enerji tasarrufu ve çevre koruma
b. Hidrolik bileşenler: Almanya Rexroth ürünleri

8). Zımba kalıbı
Kalıp modeli malzemesi S45C takım çeliği, kalıp eki D2 veya SKD11 yüksek kaliteli çelik, kalıp parçaları Japon pirinci ile kullanılır
ürünleri.

9). Elektrik parçaları
a. Orijinal ithal hareket kontrolörü ve PLC
b. Uluslararası birinci sınıf marka düşük voltajlı bileşenler

10). CNC mürekkep püskürtmeli yazıcı
a. Endüstriyel sınıf yüksek kaliteli solvent bazlı elektronik mürekkep püskürtmeli yazıcının yapılandırması, baskı yazısı net ve sağlam, kolay
yüklemek
b. Yaygın solvent bazlı mürekkepler, satın alması kolay ve kullanımı ekonomik
c. Tasarım yazılımı tarafından otomatik olarak oluşturulan, insan müdahalesi olmadan otomatik olarak yazdırır
d. Frame Mac LGS yapım kontrol sistemi tarafından şirket adı, logo, web siteleri vb. gibi ek bilgiler eklenebilir.

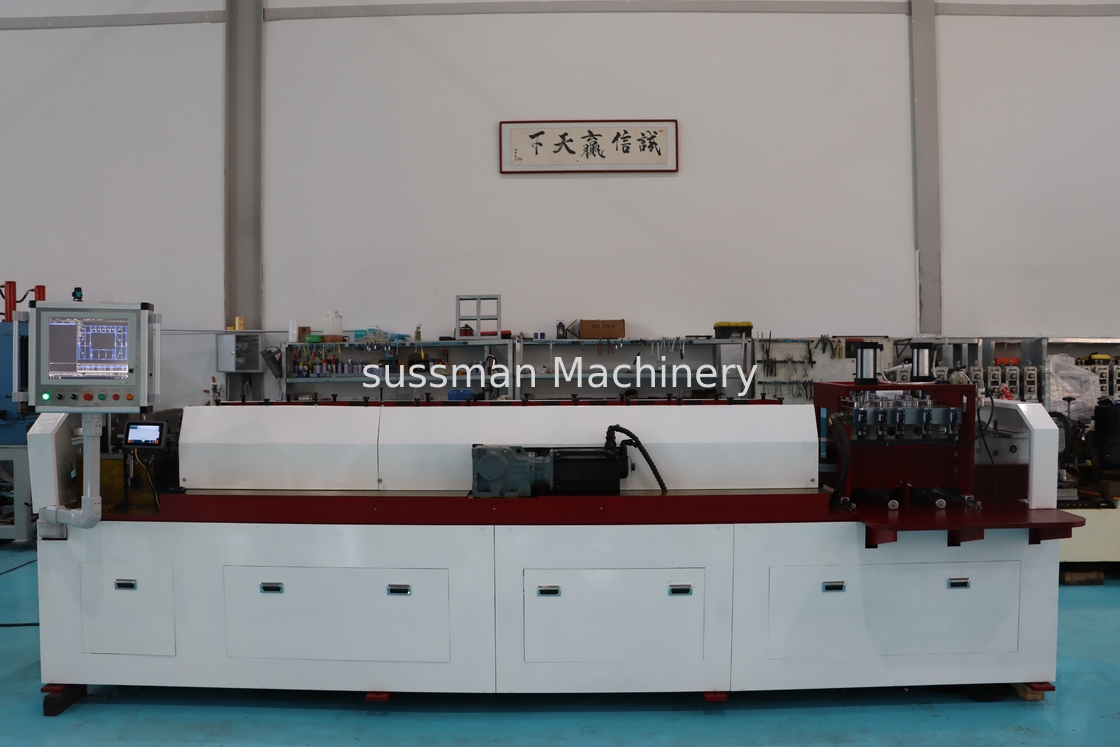

Makine fotoğrafımız

LGSF makinelerinin uygulamaları öncelikle, hafif ölçülü çelik çerçevelemenin sayısız avantajı nedeniyle popülerlik kazandığı inşaat sektöründedir. Bazı yaygın uygulamalar şunlardır:

1. Konut inşaatı: Hafif ölçülü çelik çerçeveleme, tek aile evleri, sıra evler ve çok katlı apartman kompleksleri dahil olmak üzere konut binalarında giderek daha fazla kullanılmaktadır. LGSF makineleri, bu yapılar için gerekli duvar dikmeleri, çatı makasları, döşeme kirişleri ve diğer bileşenleri üretebilir.

2. Ticari inşaat: LGSF sistemleri ayrıca ofisler, okullar, hastaneler ve perakende alanları gibi ticari binalarda da kullanılır. LGSF makineleri, iç bölmeler, dış duvarlar, tavan sistemleri ve diğer yapısal elemanlar için gerekli çelik bileşenleri üretebilir.

3. Modüler inşaat: Hafif ölçülü çelik çerçeveleme, tüm bina modüllerinin bir fabrikada üretildiği ve daha sonra montaj için şantiyeye taşındığı şantiye dışı modüler inşaat için çok uygundur. LGSF makineleri, bu modüller için çelik çerçeveleme bileşenlerinin üretiminde çok önemli bir rol oynamaktadır.

4. Yenileme ve güçlendirme: LGSF sistemleri, yenileme ve güçlendirme projeleri için uygun hale getiren esneklik ve kolay kurulum sunar. LGSF makineleri, mevcut yapılara kolayca entegre edilebilen özelleştirilmiş çelik bileşenleri verimli bir şekilde üretebilir.

LGSF makinelerinin inşaatta kullanılması, daha hızlı inşaat süreleri, maliyet tasarrufu, dayanıklılık ve tasarım çok yönlülüğü dahil olmak üzere çeşitli avantajlar sunar. Bu makineler, çelik bileşenlerin hassas ve standartlaştırılmış üretimini sağlayarak, şantiyede yüksek kaliteli ve doğru montaj sağlar.
