0.032 "Alüminyum Gizli-Bastırılmış 10" - 20" Genişlikler Mevcut Düz Alt Panel Rulo Şekillendirme Makinesi
1. Teknik Parametre
Sayı |
Öğeler |
Birim tipi |
RF-ST |
1 |
Çelik Kalınlığı |
mm |
Boyalı çelik için 0,7-1,2 mm |
2 |
Şekillendirme Hızı |
m/dak |
8-12 |
3 |
Makaralı standlar |
istasyonlar |
20 istasyon |
4 |
Rulo Malzemesi |
mm |
45# çelik, krom kaplı |
5 |
Mil malzemesi ve çapı |
mm |
Ф70mm, 45# çelik, ateşe dayanıklı |
6 |
Ana Motor Gücü |
kw |
7.5 servo motor |
7 |
Hidrolik Kesme Gücü |
kw |
4KW |
8 |
Hidrolik basınç |
Mpa |
12 |
9 |
Güç kaynağı |
|
380V, 50HZ,3 faz |
10 |
Hata payı |
mm |
1.5 |
11 |
kesme malzemesi |
|
Cr12Mov HRC60-62 |
12 | Makina ağırlığı | T | yaklaşık 7 ton |
2. Makine Listesi
● Manuel açıcı veya Hidrolik açıcı
● Hidrolik Ön Makaslı Makas
● 10 HP motor gücü
● Genişliği Ayarlanabilir Paneller 10" – 24"
● Dakikada 40 Ft Hız
● Malzeme Kapasitesi – 24ga.çelik .032 alüminyum
5 ton manuel açıcı |
1 takım |
Hidrolik ön kesim |
1 takım |
Ana rulo şekillendirme makinesi |
1 takım |
PLC Kontrol kutusu |
1 ünite |
hidrolik istasyon |
1 ünite |
4 metre Pasif Çıkış masası |
2 adet |
Güvenlik kapağı |
1 ünite |
3. Profil Çizimi
Panel Kapsamı: 12"
Kaburga Yüksekliği: 1"
Nervür Özellikleri: Gömme Panel
Standart Göstergeler: 24 ga., 26 ga.
Mevcut Malzemeler: Alüminyum, Çelik
Kullanılabilir Yüzey: Açık Çerçeveleme
Bağlantı Elemanları: Gizli
4. Başvuru
Alt paneller duvar, alt yüzey, fasya veya astar uygulamaları için idealdir ve estetik ve işlevsel ihtiyaçlarınızı karşılamak için hem Düz Pan hem de V-Yivli olarak mevcuttur.Aerodinamik bir estetik için gizli doğrudan tutturuculara sahiptirler ve klips gerektirmezler.
5. Paketleme ve Nakliye
Konteynere yüklemeden önce, önce makineyi kontrol edeceğiz
İkincisi, makinede biraz koruma yapın, örneğin, uzun süre teslimat sırasında silindir ve şaftın korozyona uğraması ve paslanması durumunda bobini silindir ve mil üzerine boyayacağız.
Üçüncüsü, plastik paketi kolay hasar parçaları üzerinde yapacağız ve tüm parçaları çelik tel halatla konteynere sabitleyeceğiz ve makinenin denizde sallandığında zarar görmemesini sağlayacağız.
Sonunda, konteynere yüklerken müşteri için fotoğraf çekeceğiz.

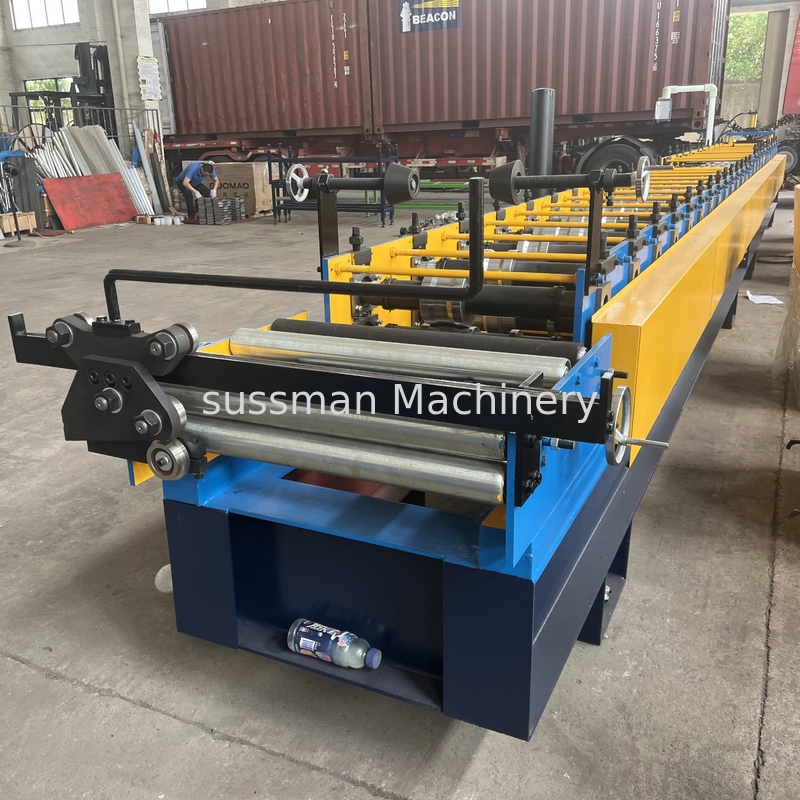

6. Makine fotoğrafı
