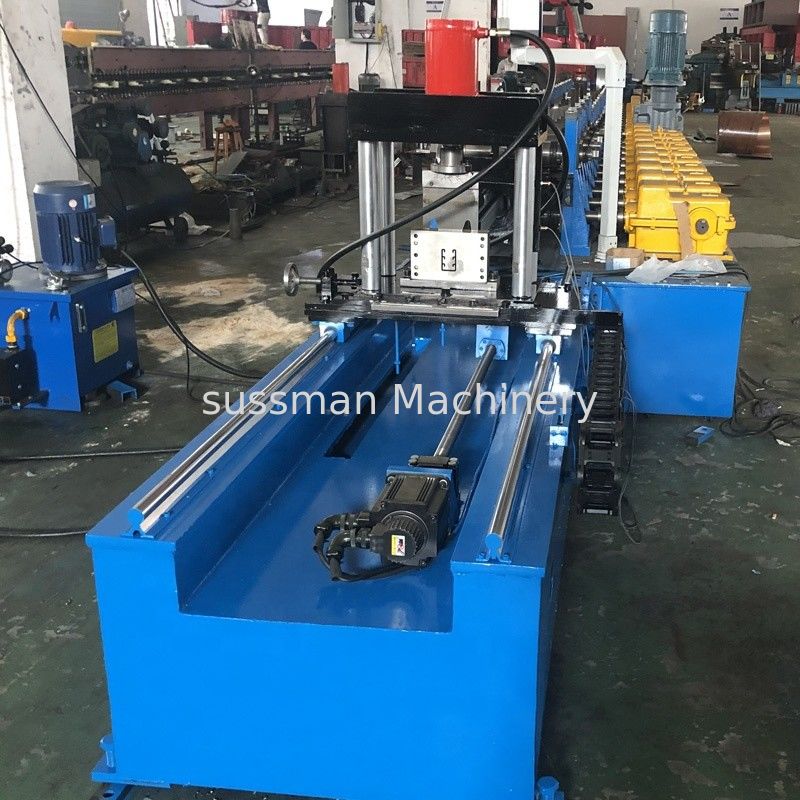

1.5-2.5mm Hidrolik Açıcı Dikme Oluklu Kanal Yapma Makinesi
1. GüneşDikme KanalıTeknik parametre
Makine Özellikleri | |
---|---|
Ağırlık | 10000kgs hakkında |
Boyut | Yaklaşık 20m x 1.0mx 1.0m (uzunluk x genişlik x yükseklik) |
Renk | Ana renk: mavi |
Uyarı rengi: sarı | |
Uygun Hammadde | |
Malzeme | Galvanize çelik |
Kalınlık | 1,5-2,5 mm |
Akma dayanımı | 235Mpa |
Ana teknik parametreler | |
Şekillendirme silindiri istasyonlarının miktarı | 18-20 |
Şekillendirme silindiri millerinin çapı | 75 mm |
Çalışma Hızı | 8-12m / dak |
Şekillendirme silindirleri malzemesi | Su verilmiş işlem ile Gr15 kalıp çeliği |
Kesici malzemesi | CR12 kalıp çeliği, su verilmiş işlem ile |
Kontrol sistemi | PLC ve Dönüştürücü |
Elektrik Gücü gereksinimi | Ana motor gücü: yaklaşık 22 kw |
Hidrolik istasyon | Motor 5.5kw |
2. Solar Dikme KanalıMakine Bileşenleri
Solar fotovoltaik dikme rulo şekillendirme makinesi, profil olarak çeşitli şekilli ürünler üretebilir.
Farklı kanal boyutu, yukarı ve aşağı silindirler arasındaki ara parçalarla ayarlanır.Bu ara parçaların tasarımı yarım daire olduğu için, daha sonra iki eklem birlikte olduğundan, ayarlama yaparken silindirleri çıkarmaya gerek yoktur, çok kolay ve kullanışlıdır. Farklı özellikleri değiştirirken, kesme kalıbını değiştirmeniz gerekir.
Hayır. |
Boyut | Kalınlık |
Yüzey İşlem |
||
mm | İnç | Kalınlık | Ölçer | ||
Bir | 41x21 | 1-5 / 8x13 / 16 " | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG, PG, PC |
B | 41x22 | 1-5 / 8x7 / 8 " | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG, PG, PC |
C | 41x25 | 1-5 / 8x1 " | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG, PG, PC |
D | 41x41 | 1-5 / 8x1-5 / 8 " | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG, PG, PC |
E | 41x62 | 1-5 / 8x27 / 16 " | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG, PG, PC |
F | 41x82 | 1-5 / 8x3-1 / 4 " | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG, PG, PC |
SN | Ekipman adı | Miktar |
1 | 3T elektrikli bobin açıcı | 1 takım |
2 | Besleme kılavuzu | 1 takım |
3 | Ana rulo şekillendirme makinesi | 1 ünite |
4 | Ana rulo şekillendirme makinesi | 1 takım |
5 | Hidrolik kesim | 1 takım |
6 | kontrol kutusu | 1 takım |
7 | Dışarı tablolar | 2 adet |
4. Solar Dikme Kanalı Uygulaması
1. Bunlara borular, elektrik ve veri teli, havalandırma, klima gibi mekanik sistemler ve diğer mekanik sistemler dahildir.
2. Dikme kanalı, çalışma tezgahları, raf sistemleri, ekipman rafları vb. Gibi güçlü bir çerçeve gerektiren diğer uygulamalar için de kullanılır.
3. Güneş çerçeve paneli, bina yapımında hafif yapısal yükleri monte etmek, desteklemek, desteklemek ve bağlamak için kullanılır.
Profil Çizimi
Makine Düzeni
