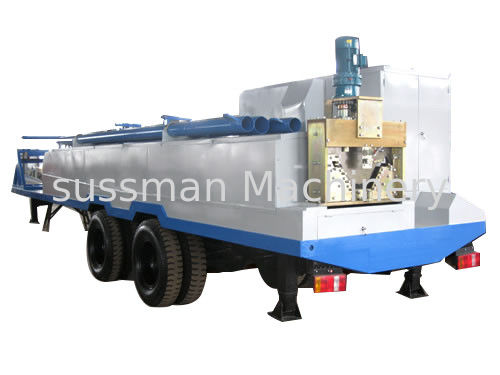

Depo için Hidrolik Kesme K Stil Uzun Açıklıklı Rulo Şekillendirme Makinesi
Teknik veri
Boyut: | 8900mm × 2250mm × 2300mm | |
Toplam ağırlık: | yaklaşık 8 T | |
Rulo istasyonu | 13 adım | |
Toplam motor gücü (15 KW) | şekillendirme | 5.5 kw |
bükme | 4.0 kw | |
Kesme | 4.0 kw | |
Kıvırma, | 1,5 kw | |
Çalışma hızı | şekillendirme | 15 m / dak |
bükme | 13m / dakika | |
Kıvırma, | 6 m / dak | |
Kesme bıçağı | Cr12 Mov | |
Kesme modu | Hidrolik | |
Silindirlerin malzemesi: | 45 # çelik, HRC 58-62 ile söndürüldü | |
Milin malzeme | 45 # çelik, HRC 58-62 ile söndürüldü | |
Kontrol | PLC (düğme stili) | |
Güç kaynağı | 220V / 60 HZ / 3 FAZLAR |
Teknolojik süreç
Açma-Besleme ve Tesviye --- Rulo şekillendirme-Kesme-Toplama ürünleri
Makine Bileşenleri
isim | kullanım | Q ty |
Açıcı (çekirdek mil ve beşik) | Bobinleri tutun ve besleyin | 1 |
Dikiş makinesi | Yaprakların montajı | 1 |
Düz çarşaf beşiği | Plaka destekçisi | 8 |
Kemer yaprak beşiği | Plaka destekçisi | 8 |
Düz levhalar Yan Beşik | Plaka destekçisi | 8 |
Askı | Kaldırma kemerli çatısı | 1 |
Kelepçe | Yem levhalar | 8 |
Askı | Kaldırma kemerli çatısı | 8 |
Manuel Süper pense | Yem levhalar | 1 |
VCD | Müşterilere nasıl üretileceğini öğretin | 1 |
Sürüş zincirleri | Dişlileri rulo | 3 M |
Zincir yarım bölüm | Yedek olarak | 5 |
Zincir bütün bölüm | Yedek olarak | 3 |
Talimat kitabı | Makineyi nasıl kullanacağınızı göstermek için | 1 |
Manuel hesap makinesi (elektrik algılama ekipmanı) | Uzunluğunu elle ölç | 1 |
El krank | Makineyi kaldırmak ve düşürmek için | 2 |
Lehçe balmumu | Bakım | 1 |
Her Kompozisyonun Detayları
Bobin araba ile 15 tonluk hidrolik decoiler
(1) Kesme hareketi: kesme işlemini durdurma
(2) bıçak malzemesi: ısıl işlem ile CR12mov
(3) Uzunluk ölçümü: Otomatik uzunluk ölçümü
(4) Uzunluk toleransı: +/- 1.5mm
(1) güç kaynağı: 415V, 50Hz, 3 Faz
(2) otomatik uzunluk ölçümü
(3) otomatik miktar ölçümü
(4) bilgisayar uzunluğu ve miktarını kontrol etmek için kullanılır.
(5) uzunluk yanlışlığı kolayca değiştirilebilir
(6) kontrol paneli: düğme tipi anahtarı ve dokunmatik ekran
(7) uzunluk birimi: milimetre (kontrol panelinde açık)
Kaynaklı çelik ve ürünleri iletmek için destek rulo benimser.
Boyut: 2000 * 1000 * 1000mm, 2 adet
Profil
