Ürün ayrıntıları:
|
| Kalınlığı: | 0.5-1.0mm G550 galvanizli rulolar | istasyonları: | 13 istasyonları |
|---|---|---|---|
| Ana motor gücü: | 7.5kW | Hidrolik kesme gücü: | 4Kw |
| Makine Ebadı: | 4500mm * 800mm * 1200mm | Kesme Of Malzeme: | Söndürme HRC58-62 ° ile Cr12Mov |
| Vurgulamak: | metal stud and track roll forming machine,şekillendirme makinesi Alçıpan damızlık rulo |
||
Galvanizli Damızlık ve Parça Rulo Şekillendirme Ekipmanı Metal Kirli Tavan Makinesi
1. Teknik Parametre
| Eşya yok | Açıklama | Sunulan şartname |
| 1.1 | Haddeleme hızı | 12m / dak (kesme süresi dahil değildir) |
| 1.2 | Haddeleme kalınlığı | 0.5-1.0mm |
| 1.3 | Hammadde | G550 Galvanizli rulolar |
| 1.4 | Voltaj | 380V, 50HZ, 3 faz |
| 1.5 | boyut | 4500 x 800 x 1200 (mm) |
| 1.6 | Ana motor gücü | 7.5kW |
| 1.7 | Makara istasyonları | Yaklaşık 13 istasyon |
| 1.8 | Makara malzemesi | 45 # çelik, krom kaplı, söndürme |
| 1.9 | Şaft çapı | Φ60mm, malzeme 45 # dövme çelik |
| 1.10 | transmisyon | Zincir 1 inç |
| 1.11 | PLC | Panasonic markası |
| 1.12 | Zincir malzemesi | Frekans söndürme ile 45 # dövme çelik, 12A |
| 1.13 | Kesme malzemesi | Söndürme HRC58-62 ° ile Cr12Mov |
| 1.14 | Hoşgörü | 6 ay + -1.5mm |
| 1.15 | çerçeve | H tipi çelik |
2. Çalışma Akışı
Decoiler --- Kılavuz ile besleme ----- Rollforming —— Kesim — Ürün toplama
3. Makine Bileşenleri
| 3T manuel çözücü | 1 set |
| Rehberle besleme | 1 set |
| Hidrolik kesme cihazı | 1 set |
| Ana rulo şekillendirme makinesi | 1 set |
| Kontrol kutusu | 1 ünite |
| Hidrolik istasyonu | 1 ünite |
| Out tabloları | 2 adet |
| Araç kutusu | 1 paket |
4. Üretim hattının özellikleri
1) Hidrolik sistemle çalışan yüksek hız sayesinde zaman ve maliyet tasarrufu.
2) PLC ile otomatik olarak sürekli yüksek kaliteli ürün üretmektedir.
3) Doğrudan dokunmatik ekran üzerindeki verileri girin, bu kolay bir işlemdir.
4) profesyonel tasarım için çatı & duvarlar
5) Müşteriler ürün profiline karar verirler.

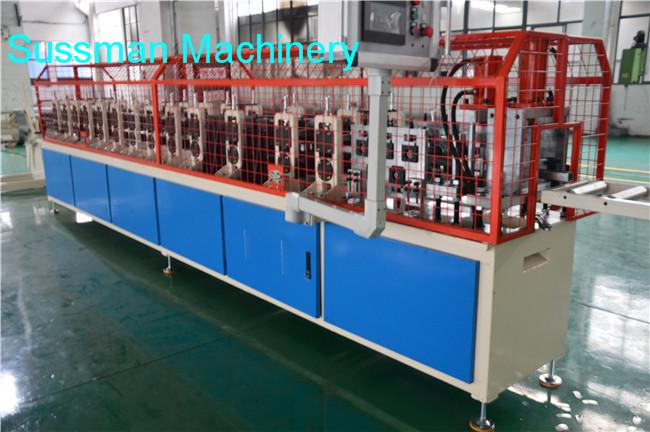

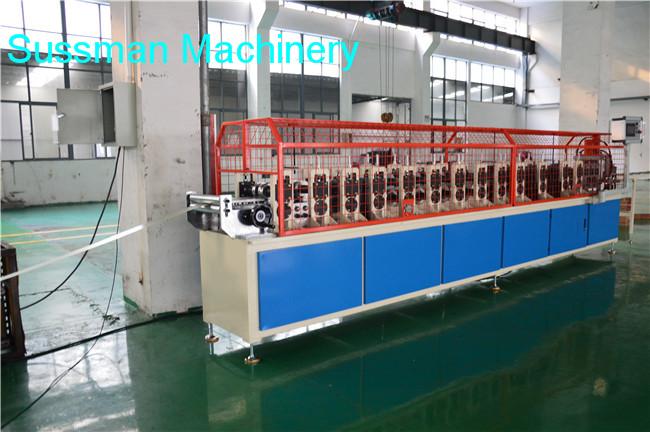

5. Makine resmi
